球閥類系列

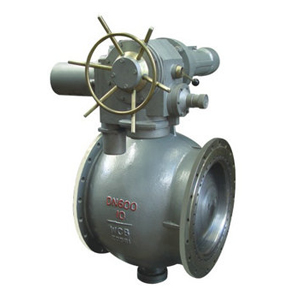

SZQ947N上裝式電動偏心球閥

文字:[大][中][小]     瀏覽次數:2458



一、上裝式電動偏心半球閥結構特點:

1.上裝式結構。對裝在管路上的閥門可直接在管路上檢查與維修,減少停車時間提高效益。

2.使用壽命長。中法蘭選用抗張、抗壓的金屬墊片增強抗溫,耐腐蝕性能有效延長使用壽命。

3.防止誤操作。開關帶鎖定裝置有效防止誤操作,確保閥門處于正確位置。



二、上裝式電動偏心半球閥主要零部件材料表:

序號

零件名稱

材料名稱

1

閥體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

2

后蓋

Q235A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

25Cr2Mo1V

3

軸套

SF-1

FB090

FB316

FB090

4

下閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

1Cr18Ni9Ti

5

球體

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

6

壓板

Q235A

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

25Cr2Mo1V

7

閥座

Q235A+PTFE/堆焊

1Cr18Ni9Ti/PTFE

0Cr18Ni12Mo2Ti/PTFE

25Cr2Mo1V/PTFE

8

球冠

1Cr18Ni9Ti

/表面特殊處理

1Cr18Ni9Ti
/表面特殊處理

0Cr18Ni12Mo2Ti
/表面特殊處理

1Cr18Ni9Ti
/表面特殊處理

9

軸套

SF-1

FB090

FB316

FB090

10

上閥桿

2Cr13

1Cr18Ni9Ti

0Cr18Ni12Mo2Ti

1Cr18Ni9Ti

11

填料盤

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

12

閥蓋

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

13

螺栓

35CrMoA

0Cr18Ni9

0Cr18Ni9

15Cr1Mo1V

14

螺母

45

0Cr18Ni9

0Cr18Ni9

20CrMo

15

填料

柔性石墨

柔性石墨

柔性石墨

柔性石墨

16

壓蓋

WCB

ZG1Cr18Ni9Ti

ZG0Cr18Ni12Mo2Ti

ZG15Cr1Mo1V

17

支架

WCB

WCB

WCB

WCB

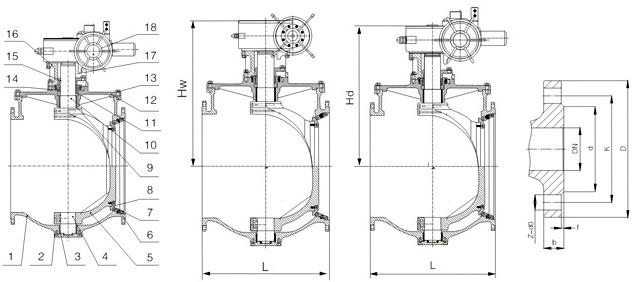

三、上裝式電動偏心半球閥主要結構圖:



四、上裝式電動偏心半球閥主要外型及連接尺寸:

Size

G

L

H1

H2

W

Weight

in

mm

mm

mm

mm

mm

kg

2

51

292

170

76

285

46

3

76

356

21

95

285

83

4

102

432

250

115

400

156

6

152

559

265

140

*400

256

8

203

660

355

172

*400

453

10

254

787

385

203

*600

622

12

305

838

400

242

*600

747

14

337

889

450

267

*600

959

16

387

991

510

299

*600

1220

18

438

1092

565

318

*600

1640

20

489

1194

620

349

*600

2118

24

591

1397

680

407

*700

2950

Class300

Size

G

L

H1

H2

W

Weight

mm mm mm mm mm mm

kg

2

51

292

170

83

285

49

3

76

356

21

105

285

87

4

102

432

250

127

400

164

6

152

559

265

159

*400

272

8

203

660

355

191

*500

479

10

254

787

385

777

*600

657

12

305

838

400

261

*600

783

14

337

889

450

292

*600

1007

16

387

991

510

324

*600

1281

18

438

1092

565

256

*700

1722

20

489

1194

620

388

*700

9994

24

591

1397

680

457

*760

3100
