排泥、隔膜閥系列
基本信息：
| 加工定制 | 是 | 品牌 | 安徽富日 | 型號 | J44X |
| 材質 | 鑄鐵 | 連接形式 | 法蘭 | 公稱通徑 | 50-500（mm） |
| 適用介質 | 水 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 外形 | 中型 | 流動方向 | 單向 |
安徽富日閥門有限公司生產的快開排泥閥，該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。主要用途是安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。
安裝在各類沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、快開排泥閥工作原理及性能：
快開排泥閥：該閥的主要特點是采用雙室隔膜傳動機構替代活塞式，無運動磨損，壽命長。
快開排泥閥：本產品由液壓缸和角式截止閥組合而成，液壓缸內動力帶動瓣升降，使閥體通道開或閉，以達到流體通斷。
液壓缸的活塞密封件為L型皮碗，其密封性能好，經久耐用。閥瓣與閥座為軟密封，密封性能好，無泄露。采用電動二位四通換向閥或手動二位四通換向閥集中控制，操作方便。
三、快開排泥閥主要技術參數：
|
型號
|
公稱壓力
PN（Mpa）
|
殼體試驗壓力PN（Mpa）
|
隔膜傳動介質
|
隔膜傳動工作壓力PN（Mpa）
|
介質溫度
|
|
JM744X-10
J44X-10
|
1.0
|
1.5
|
清水、氣
|
0.15-1.0
|
0-80℃
|
快開排泥閥：
1、 公稱壓力：1.0、1.6、2.5Mpa
2、 公稱口徑：100--300mm
3、適用溫度：0-80℃的
4、適用介質：水、非腐蝕性液體
5、主要材質：灰鑄鐵、碳鋼、球鐵
|

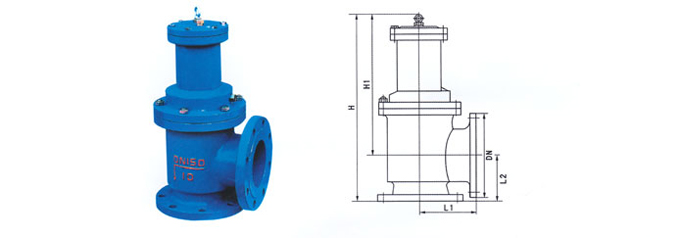

公稱通徑DN |
尺 寸(mm) |
接管螺紋G |
閥桿材料 |
||
|
H |
L1 |
L2 |
|||
|
80 |
480 |
135 |
125 |
1/2″ |
不銹鋼 |
|
100 |
500 |
145 |
125 |
1/2″ |
不銹鋼 |
|
150 |
620 |
175 |
145 |
1/2″ |
不銹鋼 |
|
200 |
735 |
225 |
185 |
1/2″ |
不銹鋼 |
|
250 |
805 |
260 |
205 |
1/2″ |
不銹鋼 |
|
300 |
940 |
280 |
245 |
3/4″ |
不銹鋼 |
|
350 |
1100 |
305 |
270 |
3/4″ |
不銹鋼 |
|
400 |
1200 |
340 |
310 |
1″ |
不銹鋼 |
